杠桿浮球蒸汽疏水閥
產品及圖片

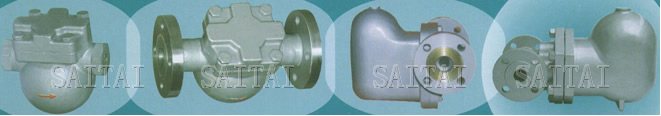

杠桿浮球蒸汽疏水閥

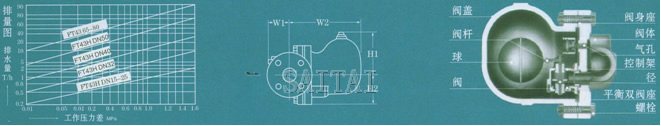

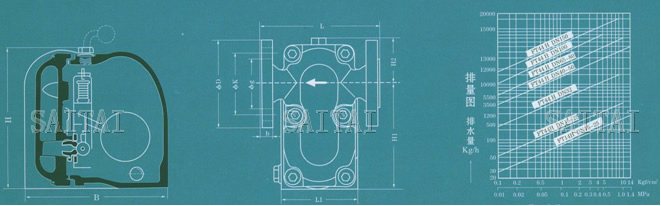

杠桿浮球蒸汽疏水閥結構圖
主要用途及結構特點
杠桿浮球式蒸汽疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
上海賽泰泵閥有限公司生產的杠桿浮球式蒸汽疏水閥是具有超大排量型蒸汽疏水閥，在整個工作壓力范圍內無須調整和更換內件，即可充分排除大量的凝結水。
排水過冷度可達0℃，特別適合用于凝結水量大的工作場合。
技術參數表
| 產品型號 Produstion Type | 公稱通徑DN Nominal Diamete | 連接方式 TypeOf Connection | 使用壓力 MPa | 溫度 ℃ | 外形尺寸 （mm） External Dinensions | |||
| L | H1 | H2 | W | |||||
| SFT14-16 | 15-20 | 螺紋 | 0.01～1.6 | 250 | 125 | 55 | 55 | 155 |
| SFT14-16 | 15-25 | 螺紋 | 0.01～1.6 | 250 | 190 | 120 | 80 | 140 |
| SFT44-16 SFT43 SFT46 | 15-20 15-20 25 | 法蘭 | 0.01～1.6 | 350 | 195 215 | 85 | 115 | 110 |
| 32-50 65-80 | 法蘭 | 0.01～1.6 | 350 | 230 270 | 175 218 | 110 125 | 190 220 | |
| SUNA23/26H | 15-20 25 32-50 | 法蘭 | 0.01～4.0 | 350 | 195 215 230 | 60 125 | 90 145 | |
主要零件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | WCB、HT250、不銹鋼 |
| 閥座、閥芯 | 不銹鋼 |
| 浮球 | 不銹鋼 |
| 控制架 | 不銹鋼 |
| 熱敏元件 | 哈氏合金 |
注：
1.本網頁的杠桿浮球蒸汽疏水閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
