波紋管蒸氣疏水閥
產品圖片及流量圖
CS14-A CS711-B CS44 熱靜力波紋管蒸氣疏水閥
波紋管蒸氣疏水閥結構圖

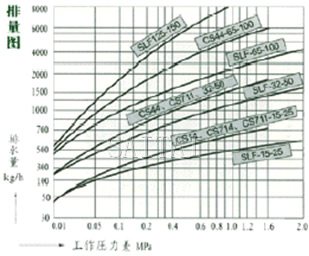

波紋管蒸氣疏水閥流量圖
主要用途及結構特點
波紋管蒸汽疏水閥在采暖設備中獲得廣泛的應用，有充分利用熱能的優點，特別適用于蒸汽伴熱管線的蒸汽采暖等場合。
上海賽泰泵閥有限公司生產的波紋管蒸汽疏水閥的主要特點：
1、平衡壓力敏感元件在60-100℃之間自動調節，還可對排放溫度手動調整。
2、自動排放空氣，無氣堵，壓力波動時，不影響疏水閥正常工作。
3、波紋管蒸汽疏水閥溫度敏感元件，及閥內部件全采用不銹鋼，耐蝕性強，使用壽命長。
4、具有直式和角式及法蘭連接形式，體積小、重量輕，安裝方便，可任意方位安裝。
主要零件材料
| 零部件名稱 | 材料 |
| 閥體、閥蓋 | WCB、不銹鋼 |
| 熱敏元件 | 不銹鋼 |
| 閥座、閥芯 | 不銹鋼 |
| 過濾網 | 不銹鋼 |
外形連接尺寸及技術參數
| 產品型號 | 公稱通徑 (DN) | 連接方式 | 使用壓力 （MPa） | 最高允許溫度(℃) | 外形尺寸（mm） | 參考重量 （?K） | |||
| L | H1 | H2 | W | ||||||
| CS14F-16C | 15～25 | 螺紋 | 0.01～1.6 | 220 | 145 | 40 | 85 | 40 | 1.6 |
| 32～50 | 175 | 40 | 100 | 74 | 2.3 | ||||
| CS44F-16C | 15～20 25 | 法蘭 | 0.01～1.6 | 220 | 150 160 | 150 | 53 | 55 | 4.5 |
| 32～50 | 230 | 160 | 75 | 120 | 13 | ||||
| 65～80 100 | 260 310 | 180 | 100 | 150 | 25 | ||||
| 125～150 | 350 | 210 | 130 | 170 | 35 | ||||
| CS714H-16A | 15～25 | 螺紋 | 0.01～1.6 | 220 | 150 | 40 | 75 | 45 | 4.6 |
| 32～50 | 190 | 55 | 100 | 75 | 3.3 | ||||
| CS711H-16B | 15～25 32～50 | 螺紋 | 0.01～1.6 | 220 | 95 120 | 110 | 35 | 53 | 2.2 4 |
| SLF-20 | 15～20 25 32～50 | 法蘭 | 0.01～2.0 | 250 | 150 160 230 | 180 | 70 | 40 75 | 5 12.5 |
| SLF-10 20 | 65～80 100 125～150 | 法蘭 | 0.01～2.0 | 250 | 250 310 350 | 205 | 100 | 170 | 23 25 34 |
注：
1.本網頁的波紋管蒸氣疏水閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
