高溫高壓膜盒式疏水閥
產品及圖片

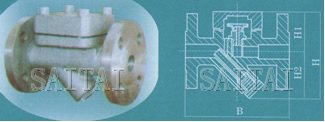

高溫高壓膜盒式疏水閥結構圖1

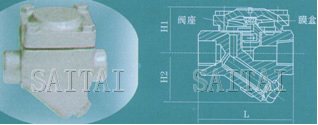

高溫高壓膜盒式蒸汽疏水閥結構圖2
主要用途及結構特點
高溫高壓膜合式疏水閥使用范圍廣泛，包括供熱汽主管線、伴熱管路、干燥器和工業加熱蒸汽設備系統，是理想的選擇。
上海賽泰泵閥有限公司生產的高溫高壓膜合式疏水閥主要有一下特點：
1、出色的排空氣能力，可耐過熱的蒸汽和水錘。
2、在壓力范圍內部都是具有固定過冷的循環操作。
3、閥內裝膜盒，有單組、雙組、多組。適用于大排量場合。
4、感溫元件，耐蝕性強，使本閥壽命經久耐用。
5、本件有碳鋼不銹鋼兩種，小型輕量，立式安裝效果較佳，亦可任意角度安裝。
主要連接尺寸
| 產品型號 Produstion Type | 口徑 Caliber (DN) | 連接方式 Conj Unotionmethod | 適用壓力MPa | 最高允許溫度Max allowable Temp ℃ | 閥體材質 Material Of Body | 外形尺寸 （mm） External Dinensions | |||
| L | H1 | H2 | W | ||||||
| CS16H- 16C | 15-20 | 內螺紋 | 0.01～1.6 | 250 | WCB | 100 | 58 | 55 | 70 |
| 25 | 內螺紋 | 0.01～1.6 | 250 | WCB | 120 | 58 | 55 | 70 | |
| 32-40 | 內螺紋 | 0.01～1.6 | 250 | WCB | 150 | 68 | 68 | 90 | |
| 50 | 內螺紋 | 0.01～1.6 | 250 | WCB | 160 | 68 | 68 | 90 | |
| CS46H- 16C | 15-20 | 法蘭 | 0.01～1.6 | 250 | WCB | 150 | 55 | 55 | 70 |
| 25 | 法蘭 | 0.01～1.6 | 250 | WCB | 160 | 55 | 55 | 70 | |
| 32-50 | 法蘭 | 0.01～1.6 | 250 | WCB | 210 | 85 | 60 | 120 | |
注：
1.本網頁的高溫高壓膜盒式疏水閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
