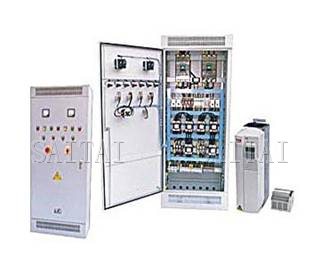

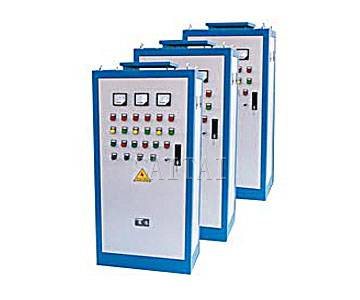

水泵控制柜

閥門電動執行器指的是以電能為主要能量來源，用來驅動閥門的機械。根據其特性， 分為多回轉（適用于閘閥、截止閥等需要多次旋轉手柄進行啟、閉作業的閥門， 或通過蝸輪傳動裝置驅動蝶閥、球閥、旋塞閥等部分回轉閥門。） 部分回轉（一般用于蝶閥、球閥、旋塞閥等只需旋轉90度即可完成啟、閉的閥門） 直通式（執行器的傳動軸與閥門閥桿方向一致）角通式（執行器的傳動軸與閥門閥桿垂直）等。 由于是精密電器元件，一般需要對其有一定的防護（防水）要求；根據適用工況，又分為防爆型與不防爆型； 根據電壓，在我國主要分為AC380V與AC220V；又根據執行器工作特性，分為開關型與調節型。

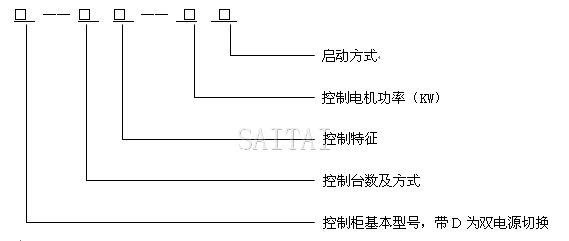

控制柜型號意義

1.啟動方式

2.控制臺數及方式

3.控制特征

控制柜工作條件

a、周圍最高空氣溫度不超過40℃，最低溫度不低于-5℃。
b、周圍空氣溫度24h的平均溫度不超過35℃。
c、安裝地點海拔高度不超過2000m。
d、空氣月平均最大濕度不大于90%（平均氣溫在25℃時）。
e、周圍空氣中無爆炸危險的介質且介質中無足以腐蝕金屬和破壞絕緣氣體及導電塵埃。
f、工作電壓在380±10%。

起動方式一次方案一覽表

L型：液位控制。采用出廠時附帶的高性能key浮球開關，可實現按液位高低的變化自動控制給水、排水。主要用于有水箱的場合。
P型：壓力控制。以外接電接點壓力表或壓力開關等作傳感信號，可根據檢測到的管網壓力變化自動開泵、停泵。本箱也同時適用于按鈕遙控方式。主要用于生活給水及消防穩壓系統
T型：溫度控制。以溫度傳感器等作檢測元件，配用溫度控制器，根據設定的溫度范圍開泵、關泵，主要用于恒溫、熱交換系統等。
S型：時間控制。本型采用微機時鐘控制器，用戶可根據定時需要控制水泵的開啟和關閉。主要用于各種有規律的間歇式供水場合。
C型：空調專用控制。本型是專為空調水泵設計的配套產品，水泵開啟由控制中心操作，實現空調水泵與空調機組的聯動，水泵運行時輸出一個供制冷機組開機的控制接點，實現必須先開水泵后開機組的控制程序，確保空調系統安全運行。
X型：消防專用控制。本型按國家消防規范設計。消防、噴淋泵的啟動可由①機箱面板手動，②消火栓按鈕啟動，③壓力開關啟動，④消防中心DC24V啟動。并有輸給消防中心的各泵開停狀態答問信號。如用戶需要雙電源自動切換裝置和消防泵定期巡檢功能，請在訂貨時寫明。
W型：潛污泵專用控制。本型是根據潛水泵的特殊工況設計的。采用浮球開關或電極等來實現高液位開泵，低液位停泵。并具有泵體泄漏保護和泵電機定子繞組過熱保護。
各種控制柜的控制及端子接線說明
1、 液位控制
選用水銀接點浮球，需用兩只，接法如圖一所示。若選用磁性浮球，則只需一只，接法是：將浮球開關接入Y1、Y2端子即可，如圖二所示。

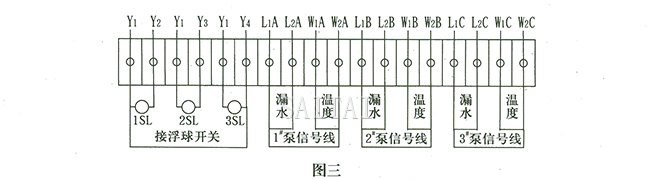

2、 定液位備用泵自動投入 若選用水銀接點浮球，需用三只，接法如圖三所示。 若選用磁性浮球，則只需兩只，接法是：先將Y1、Y3短接，再將起泵、停泵共用浮球接入Y1、Y2端子，將備用泵浮球接入Y1、Y4端子。如果該型控制器控制其它類型水泵，即沒有漏水、溫度信號線的水泵，則只須將漏水、溫度信號線端子懸空，不接任何線路即可，否則該控制器不能正常工作。

3、 壓力控制型 傳感器通常選用設置上、下限的電接點壓力表（如YX系列），也可選用上限、下限獨立的兩只電接點壓力表或壓力繼電器。當壓力降至下限壓力時，P0、P1接通，水泵起動，壓力升至下限壓力時，P0、P2接通，水泵停止工作。示意圖見圖四。

4、 溫度控制型 傳感器通常選用壓力表式設置上、下限的電接點溫度表，也可選用其他溫度調節儀，當溫度達到上限設定值，T0、T2 接通，水泵開始工作，當溫度降至下限設定值，T0、T1 接通，水泵停止工作。示意圖鍵圖五。

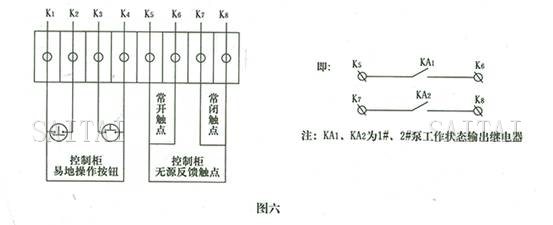

5、 空調聯控型 如果需要易地操作，將K1、K2 接常閉（停止）按鈕，K3、K4 接常閉（啟動）按鈕。若不需易地操作，先將K1、K2 短路，K3、K4 開路，這樣水泵則由控制柜面板按鈕操作。如果需要先開水泵，后開機組，則將聯機常開觸點K5、K6串入空調機組的控制回路。

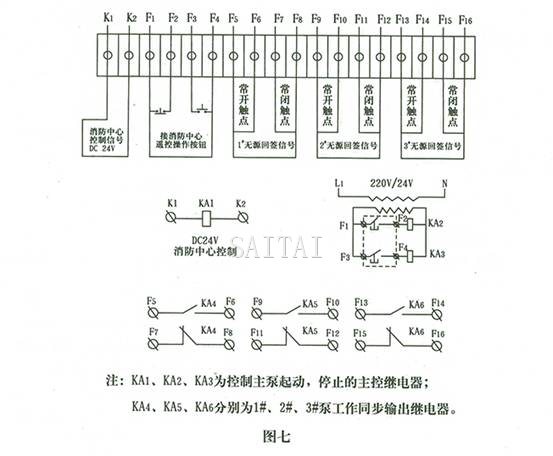

6、 消防噴淋泵 圖七為消防控制器輸往消防中心的遙控按鈕信號線及各分泵泵開、泵停信號接點。

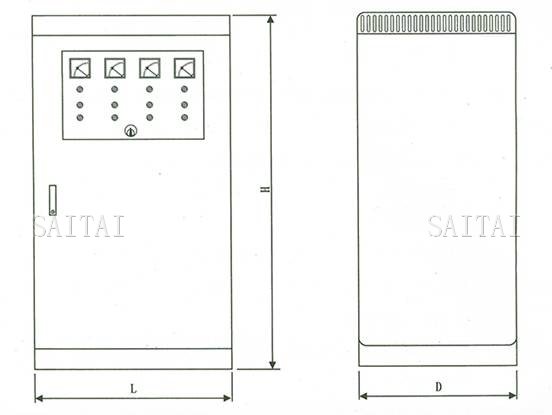

控制箱、柜外形尺寸圖

參數一覽表

1、直接啟動

2、自藕減壓啟動、軟啟動控制柜

3、星三角減壓啟動

注：
1.本網頁的水泵控制柜結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
