防爆行程開關
ET－R/I是將電動執行器用作閥位反饋的電位器的電阻變化值，變換為4－20mA DC的閥位電流信號輸出，用于對閥位開度的指示與控制。它被廣泛的用在角行程和直行程的電動執行器中。
防爆行程開關
主要結構特點
開關本體兼具防爆規格，耐壓防爆構造端子盒，實現了小型化 ，密封性構造
防爆構造：Exdell CT6
溫度等級：T6（85℃以上，100℃以下)
防爆等級：IIC（氫，二硫化碳）
主要技術參數和性能指標
| 保護構造 | IEC規格：IP67規格、JIS規格：防浸型 | |
| 壽命*1 | 機械性*2 | 200萬次以上（操作行程40°）； 150萬次以上（操作行程60°） |
| 電器性*3 | 5萬次以上（AC250V 2A阻抗負載） 200萬次以上（DC24V20mA阻抗負載） |
|
| 容許操作速度*4 | 1mm/s-1m/s | |
| 最小適用負載 | DC24V、20mA | |
| 容許操作頻率 | 機械性 | 120次/min |
| 電器性 | 2次/min | |
| 絕緣阻抗 | 各端子與接地間100MΩ以上（DC500V） | |
| 接觸阻抗 | 50mΩ以下（初期值） | |
| 耐電壓（50/60Hz) 1min |
同極端子間 | AC1000V（漏電流10mA以下） |
| 各端子與接地間 | AC2000V（漏電流10mA以下） | |
| 各端子與非充電金屬部間 | AC2000V（漏電流10mA以下） | |
| 震動 | 誤動作 | 10-55Hz復振幅1.5mm |
| 沖擊 | 耐久 | 1,000m/s*s以上（約100G以上） |
| 誤動作 | 300m/s*s以上（約30G以上） | |
| 使用環境溫度 | -20℃- +70℃（但不可結冰） | |
| 使用環境濕度 | 95%RH以上 | |
| 注：1.上表之值為初期值。 2.型式不同時，含和上表內容有所差異。 * 1.壽命值指周圍環境溫度5-35℃，周圍濕度40-70RH時的值。 * 2.為手柄型之使用壽命值。柱塞型則為20ā萬次以上（操作行程5mm）。 * 3.為手柄型之操作行程40℃，柱塞型之操作行程5mm時之值。 * 4.柱塞型為1mm/s-0.5m/s. |
||

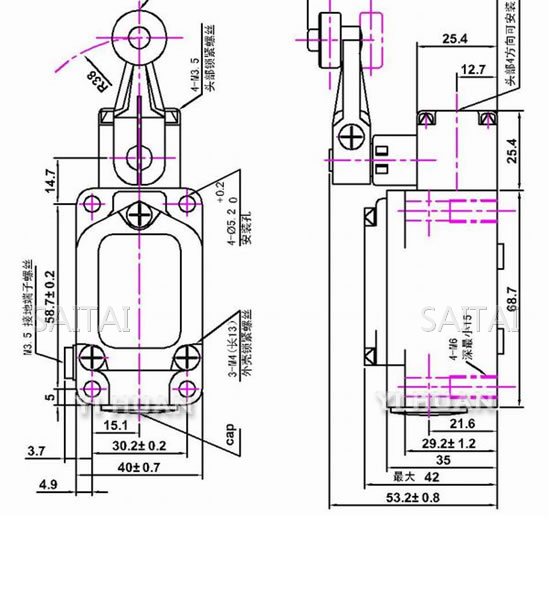

防爆行程開關結構圖
注：
1.本網頁的防爆行程開關結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
