傘齒輪刀形閘閥

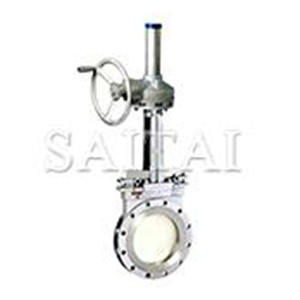

PZ573H/X/F-6/10/16傘齒輪對夾式刀形閘閥
PZ573H/X/F-6/10/16傘齒輪對夾式刀形閘閥總裝圖
PZ573H/X/F-6/10/16傘齒輪對夾式刀形閘閥結構圖
主要零件材質
| 體、蓋 Body、Bonnet | 閘板Disc | 閥桿Stem | 密封面 Sealing |
| 不銹鋼、碳鋼、灰鑄鐵 S.S、C.S、C.I | 碳鋼、不銹鋼 C.S、S.S | 不銹鋼 S.S | 橡膠、四氟、不銹鋼、硬質合金 Rubber 、PTFE、S.S、Carbide Alloy |
主要外型尺寸、連接尺寸和重量
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
| 0.6 | 50 | 43 | 90 | 110 | 475 | 4- M 12 | 1.0 | 50 | 43 | 100 | 125 | 475 | 4- M 16 |
| 65 | 46 | 110 | 130 | 500 | 4- M 12 | 65 | 46 | 120 | 145 | 500 | 4- M 16 | ||
| 80 | 46 | 125 | 150 | 535 | 4- M 16 | 80 | 46 | 135 | 160 | 535 | 4- M 16 | ||
| 100 | 52 | 145 | 170 | 605 | 4- M 16 | 100 | 52 | 155 | 180 | 605 | 8- M 16 | ||
| 125 | 56 | 175 | 200 | 665 | 8- M 16 | 125 | 56 | 185 | 210 | 665 | 8- M 16 | ||
| 150 | 56 | 200 | 225 | 765 | 8- M 16 | 150 | 56 | 210 | 240 | 765 | 8- M 20 | ||
| 200 | 60 | 255 | 280 | 880 | 8- M 16 | 200 | 60 | 265 | 295 | 880 | 8- M 20 | ||
| 250 | 68 | 310 | 335 | 1020 | 12- M 16 | 250 | 68 | 320 | 350 | 1020 | 12- M 20 | ||
| 300 | 78 | 362 | 395 | 1220 | 12- M 20 | 300 | 78 | 368 | 400 | 1220 | 12- M 20 | ||
| 350 | 78 | 412 | 445 | 1375 | 12- M 20 | 350 | 78 | 428 | 460 | 1375 | 16- M 20 | ||
| 400 | 102 | 462 | 495 | 1560 | 16- M 20 | 400 | 102 | 482 | 515 | 1560 | 16- M 22 | ||
| 450 | 114 | 518 | 550 | 1720 | 16- M 20 | 450 | 114 | 532 | 565 | 1720 | 20- M 22 | ||
| 500 | 127 | 568 | 600 | 1870 | 16- M 20 | 500 | 127 | 585 | 620 | 1870 | 20- M 22 | ||
| 600 | 154 | 670 | 705 | 2220 | 20- M 22 | 600 | 154 | 685 | 725 | 2220 | 20- M 27 | ||
| 700 | 165 | 775 | 810 | 2570 | 24- M 22 | 700 | 165 | 800 | 840 | 2570 | 24- M 27 | ||
| 800 | 190 | 880 | 920 | .3030 | 24- M 27 | 800 | 190 | 898 | 950 | .3030 | 24- M 30 | ||
| 900 | 203 | 980 | 1020 | 3430 | 24- M 27 | 900 | 203 | 1005 | 1050 | 3430 | 28- M 30 | ||
| 1000 | 216 | 1080 | 1120 | 3470 | 28- M 27 | 1000 | 216 | 1115 | 1160 | 3470 | 28- M 30 | ||
| 1200 | 254 | 1295 | 1340 | 4230 | 32- M 30 | 1200 | 254 | 1325 | 1380 | 4230 | 32- M 36 |
主要性能規范
| 公稱壓力（MPa） Nominal Pressure |
殼體試驗（MPa） Shell Test |
密封試驗（MPa） Seal Test |
工作溫度 Working Tempe ration |
適用介質 Suitable |
| 1.0 | 1.5 | 1.1 | ≤100℃-425℃ | 紙漿、污水、煤漿、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion |
| 1.6 | 2.4 | 1.76 | ≤100℃ |
注：
1.本網頁的傘齒輪刀形閘閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
