自力式微壓調節閥
產品概述：
V230Y2122型自力式微壓調節閥主要由控制閥，執行器和指揮器組成，是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，上海賽泰泵閥有限公司生產的自力式微壓調節閥控制的調節精度高，比一般自力式調壓高一倍左右，適合在控制精度要求較高的場合。（B）控制閥后壓力 （K）控制閥前壓力

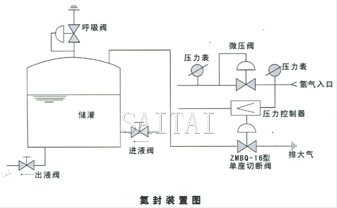

產品及安裝簡圖
自力式微壓調節閥
自力式微壓調節閥結構圖1
自力式微壓調節閥結構圖2
主要零件材料：
閥 體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12MoTi
閥 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥 桿：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜 蓋：A3、1Cr18Ni9Ti
膜 片：丁腈橡膠、耐油橡膠、氟橡膠
主要技術參數：
| 公稱通徑DN(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | |||
| 閥座直徑(mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 額定流量系數Kv | 3.2 | 5 | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| 壓力調節范圍Kpa | 0.5～5.5、 5～10、 9～14、 13～19、18～24、24～28 27～33、 31～38、 36～44、 42～51、 49～58、 56～66 | |||||||||
| 公稱壓力PN(Mpa) | 1.0 1.6 | |||||||||
| 被調介質溫度 | ≤80 | |||||||||
| 調節精度（％） | ±10 | |||||||||
| 允許泄漏量 | 10-4×閥額定容量 | |||||||||
主要外形尺寸
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| A | 395 | |||||||
| H | 680 | 690 | 710 | 720 | 735 | 797 | 837 | 1050 |
| L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
| 法蘭標準 | GB：1.6、2.5、4.0Mpa ANSI：150、 JIS：10K | |||||||
注：本表法蘭距離以PN16為依據
注：
1.本網頁的自力式微壓調節閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
