JD745X隔膜式多功能水泵控制閥
產品概述
JD745X隔膜式多功能水泵控制閥(水力控制閥)是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。JD745X隔膜式多功能水泵控制閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效的提高供水系統的安全可靠性。并將緩開、速閉、緩閉消除水錘的技術原理一體化 ，防止開泵水錘和停泵水錘的產生。上海賽泰泵閥有限公司生產的JD745X隔膜式多功能水泵控制閥只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。隔膜式適用于600口徑以下的閥門。
JD745X隔膜式多功能水泵控制閥
1、過濾器 2、小球閥 3、過濾器 4、小球閥

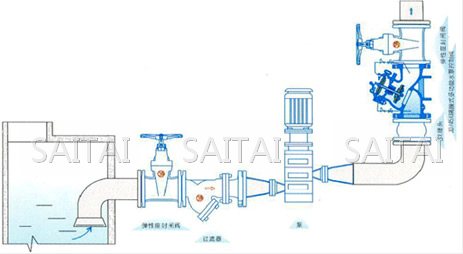

典型安裝圖
JD745X隔膜式多功能水泵控制閥典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1256 | 1600 |
注：
1.本網頁的JD745X隔膜式多功能水泵控制閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
