Q94SAF-64卡套式三通球閥

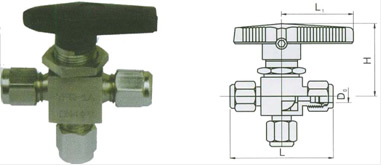

貨號 Goods number：EN3-11簡圖
性能規范：
Q94SAF-64卡套式三通球閥適用介質：氣體，油品，水，制造材料：304SS，316SS，20#，連接形式：卡套連接
外型及連接尺寸：
| 規格 SPECIFICATION | Do | L | L1 | H |
| DN3 | Φ6 | 60 | 38 | 32 |
| DN6 | Φ8 | 65 | 38 | 42 |
| DN10 | Φ10 | 75 | 38 | 50 |
注：
1.本網頁的Q94SAF-64卡套式三通球閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
