HS41X防污隔斷閥
產品簡圖

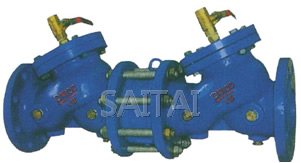

HS41X-16A安全型防污隔斷閥
HS41X-16普通型防污隔斷閥結構圖
主要結構特點
HS41X-16A防污隔斷閥(管道倒流防止器)用于防止生 飲用水管道發生回流污染的安全裝置，是引進國外先進技術自行研制開閥的、安全可靠、防止飲用水回流污染的閥門，以確保生活飲用水的衛生和安全。HS41X-16A安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與第一級止回閥進口端連接。（圖一），第一、二級止回閥主要由閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。HS41X-16普通型防污隔斷閥為兩個止回閥串聯而成。（圖二）
主要外形及安裝尺寸
| 型號 | DN | 16-AL | 16-L | D | Φ | n-d | h2 |
| HS41X-16A HS41X-16 | 50 | 455 | 41 | 165 | 125 | 4-Φ18 | 190 |
| 65 | 480 | 430 | 185 | 145 | 4-Φ18 | 200 | |
| 80 | 570 | 500 | 200 | 160 | 8-Φ18 | 225 | |
| 100 | 710 | 640 | 220 | 180 | 8-Φ18 | 248 | |
| 125 | 800 | 730 | 250 | 210 | 8-Φ18 | 276 | |
| 150 | 910 | 830 | 285 | 240 | 8-Φ23 | 308 | |
| 200 | 1090 | 1000 | 340 | 295 | 12-Φ23 | 356 | |
| 250 | 1315 | 1200 | 405 | 355 | 12-Φ25 | 410 | |
| 300 | 1475 | 1360 | 460 | 410 | 12-Φ25 | 485 | |
| 350 | 1690 | 1560 | 520 | 470 | 16-Φ25 | 528 | |
| 400 | 1860 | 1720 | 580 | 525 | 16-Φ30 | 595 | |
| 500 | 2120 | 1960 | 715 | 650 | 20-Φ34 | 665 |
注：
1.本網頁的HS41X防污隔斷閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
