真空蝶閥
產品概述
DK941X真空蝶閥適用于無腐蝕的飽和水蒸氣低真空管路上，作為閉路設備。DK941X真空蝶閥為密封型蝶閥，蝶閥兩端軸封處用0.25MPa的壓力水密封，確保軸封處不泄漏。上海賽泰閥門有限公司生產的DK941X真空蝶閥結構為雙閥座形勢，兩座之間以及軸端處均為橡膠密封與壓力水（壓值0.25MPa）相結合形式密封。如用戶需要，可在閥體壁上加裝電熱裝置。

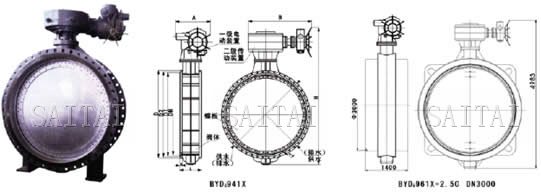

真空蝶閥總裝圖
主要零件材料
| 零件名稱 | 閥體、蝶板 | 閥軸、密封座 | 蝶板密封圈 |
| 材料 | Q235-A、F鋼板 | 2Cr13、1Cr18Ni9Ti | 三元已丙橡膠、氟橡膠 |
主要技術參數
| 型號 | Ds9D41X-2.5C | Ds9D41XF-2.5C | ||
| 公稱壓力（MPa） | 0.25 | 0.25 | ||
| 試驗壓力（MPa） | 強度試驗 | 0.4 | 0.4 | |
| 密封試驗 | 0.275 | 0.275 | ||
| 工作壓力（MPa） | 0.25 | 0.25 | ||
| 適用介質 | 無腐蝕飽和水蒸氣 | |||
| 適用溫度℃ | ≤120 | ≤200 | ||
| 真空淺漏率 | ≤6.67×10-2PaM3S-1 | |||
| 法蘭連接尺寸標準 | GB2555～2556-81 | |||
| 壓力試驗標準 | GB/T13927-92 | |||
主要外形連接尺寸
| DN | D | D1 | D2 | L | n-d | b | f | A | B | H |
| 1000 | 1170 | 1120 | 1080 | 305 | 28-30 | 42 | 5 | 590 | 980 | 2230 |
| 1200 | 1375 | 1320 | 1280 | 381 | 32-30 | 44 | 5 | 590 | 980 | 2476 |
| 1400 | 1575 | 1520 | 1480 | 381 | 36-30 | 46 | 5 | 630 | 1117 | 2793 |
| 1600 | 1790 | 1730 | 1690 | 457 | 40-30 | 48 | 5 | 630 | 1117 | 2850 |
| 1800 | 1990 | 1930 | 1890 | 457 | 44-30 | 50 | 5 | 850 | 1480 | 3187 |
| 2000 | 2190 | 2130 | 2090 | 540 | 48-30 | 52 | 5 | 850 | 1480 | 3310 |
| 2200 | 2405 | 2340 | 2295 | 590 | 52-33 | 56 | 6 | 850 | 1554 | 3915 |
| 2400 | 2605 | 2540 | 2495 | 650 | 56-33 | 60 | 6 | 850 | 1554 | 4187 |
| 2600 | 2805 | 2740 | 2695 | 700 | 60-33 | 64 | 6 | 1533 | 1435 | 4409 |
| 2800 | 3030 | 2960 | 2910 | 760 | 64-36 | 66 | 6 | 1585 | 1837 | 4760 |
| 3000 | 3230 | 3160 | 3110 | 810 | 68-36 | 70 | 6 | 1585 | 1837 | 5008 |
注：可根據用戶要求從DN250-3000生產（GB12221-89）長系列。從DN1200-3000帶底腳的需注明。
注：
1.本網頁的真空蝶閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
