手動對夾式軟密封蝶閥

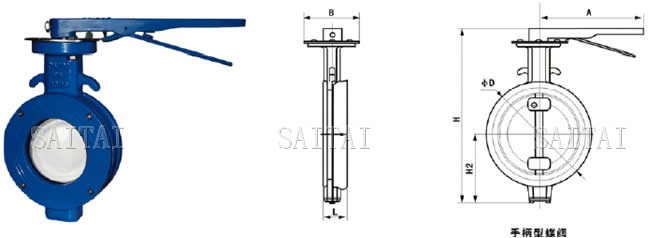

D72X手動對夾式軟密封蝶閥外形尺寸圖
主要連接外型尺寸和連接尺寸
| DN | L | H | H2 | A | B | ФD |
| 50 | 43 | 224 | 77 | 267 | 112.5 | 106 |
| 65 | 46 | 260 | 85 | 267 | 123 | 124 |
| 80 | 46 | 278 | 95 | 267 | 138 | 162 |
| 100 | 52 | 286 | 105 | 267 | 150 | 162 |
| 125 | 56 | 329 | 129 | 345 | 168 | 192 |
| 150 | 56 | 354 | 132 | 345 | 190 | 216 |
| 200 | 60 | 438 | 165 | 353 | 227.5 | 270 |
| 250 | 68 | 493 | 197 | 353 | 251 | 326 |
| 300 | 78 | 570 | 234 | 380 | 284.5 | 376 |
注：對夾式雙偏心手動軟密封蝶閥壓力等級為：1.0MPa，1.6MPa
注：
1.本網頁的手動對夾式軟密封蝶閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
