RSZF膜片高溫電磁閥
RSZF膜片高溫電磁閥
特點
膜片采用進口鐵氟龍（PTEE）材料，在高低溫的條件下仍然能正常工作，使用壽命長。 此電磁閥采用膜片先導式，從而使得壓差小啟閉迅速、靈活。

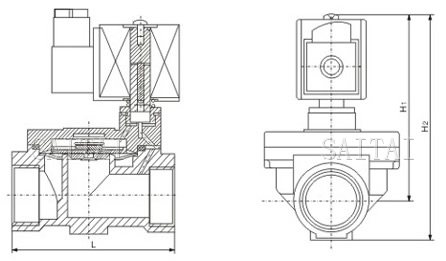

RSZF型 膜片高溫電磁閥外形尺寸結構圖
主要產品規格
型號 RSZF-15 RSZF-20 RSZF-25
適用介質 空氣、水、油、蒸汽
動作方式 先導式
型式 常閉式或常開式
流量孔徑mm 20 20 25
CV值 7.6 7.6 12
接管口徑G 1/2＂ 3/4＂ 1＂
使用流體粘度 20CST以下
使用壓力MPa 0.03-2.0
工作溫度℃ -35～180
使用電壓范圍 ±10%
本體材料 鍛黃銅
油封材質 PTEE（鐵氟龍）
額定電壓 AC：380 220 110 36 DC:220 110 36 24 12
主要外形尺寸
| 型號 | L(mm) | H1(mm) | H2(mm) |
| RSZF-15 | 81 | 92 | 111 |
| RSZF-20 | 81 | 92 | 111 |
| RSZF-25 | 97 | 96 | 121 |
注：“F”代表法蘭連接，需要常開型（通電閥關）在型號后加“K”，如RSZF-25FK。
注：
1.本網頁的RSZF膜片高溫電磁閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
