CQF型工程塑料磁力泵
CQF型工程塑料磁力驅動泵（簡稱：CQF磁力泵），擁有出色的耐腐蝕能力，過流部件采用高強度的工程塑料、聚四氟乙烯、高純氧化鋁陶瓷、填充聚四氟乙烯、高密度碳等耐腐蝕材料制造，加上無泄露密封結構設計，確保化學流體的安全輸送。設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，上海賽泰水泵生產制造的磁力驅動泵其性能達到國外同類產品的先進水平．工程塑料磁力驅動泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送。
CQF型工程塑料磁力泵
CQF磁力泵主要性能參數
流量：0.9-25m3/h
揚程：3-32m
電機功率：0.01-5.5kW
使用溫度：≤60℃
材質:增強聚丙烯(PP)

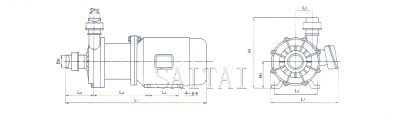

CQF磁力泵外形安裝尺寸
CQ磁力泵結構示意圖
| 型號Type | Dn | Dnc | L1 | L2 | L3 | L4 | L5 | L6 | L7 | e | H | H1 |
| 10CQ-3F | 12 | 10 | 200 | 40 | 60 | 50 | 25 | 68 | 75 | 6 | 100 | 45 |
| 14CQ-5F | 14 | 12 | 215 | 55 | 75 | 70 | 30 | 70 | 110 | 8 | 115 | 56 |
| 16CQ-8F | 16 | 16 | 300 | 55 | 110 | 70 | 40 | 90 | 110 | 8 | 136 | 56 |
| 20CQ-12F | 25 | 18 | 380 | 65 | 145 | 80 | 50 | 110 | 140 | 8 | 170 | 70 |
| 25CQ-15F | 25 | 20 | 460 | 80 | 180 | 100 | 70 | 125 | 255 | 10 | 230 | 95 |
| 32CQ-15F | 32 | 25 | 460 | 80 | 180 | 100 | 70 | 125 | 255 | 10 | 230 | 95 |
| 32CQ-25F | 32 | 25 | 460 | 80 | 180 | 100 | 70 | 125 | 255 | 10 | 230 | 95 |
| 40CQ-20F(1.5kw) | 40 | 32 | 500 | 80 | 185 | 120 | 70 | 140 | 255 | 10 | 230 | 95 |
| 40CQ-20F(1.5kw) | 40 | 32 | 545 | 75 | 120 | 140 | 290 | 12 | 220 | 100 | ||
| 50CQ-32F | 50 | 40 | 583 | 83 | 235 | 250 | 78.5 | 190 | 309 | 12 | 310 | 165 |
| 65CQ-25F | 65 | 50 | 700 | 83 | 250 | 319 | 12 | 385 | 210 | |||
| 65CQ-32F | 65 | 50 | 700 | 83 | 250 | 319 | 12 | 385 | 210 |
CQF磁力泵性能參數
| 型號Type | Φ mm | 揚程H Head | 流量Q Flow | 功率KW Power | 轉速n Rotating Speed | 電壓v Voltage | 工程塑料 engineering plastics | |
| 進口inlet | 出口 outlet | |||||||
| 8CQ-2F | 8 | 6 | 2 | 15 | 0.025 | 2800 | 220 | |
| 10CQ-3F | 10 | 10 | 3 | 19 | 0.025 | 2800 | 220 | |
| 14CQ-5F | 14 | 10 | 5 | 20 | 0.038 | 2800 | 220 | |
| 14CQ-5F | 14 | 10 | 5 | 20 | 0.12 | 2800 | 220/380 | |
| 16CQ-8F | 16 | 12 | 8 | 30 | 0.12 | 2800 | 220/380 | |
| 20CQ-12F | 20 | 14 | 12 | 50 | 0.37 | 2800 | 220/380 | |
| 25CQ-12F | 25 | 20 | 12 | 80 | 0.37 | 2800 | 220/380 | |
| 25CQ-15F | 25 | 20 | 15 | 110 | 1.1 | 2800 | 220/380 | |
| 32CQ-15F | 32 | 25 | 15 | 110 | 1.1 | 2800 | 220/380 | |
| 32CQ-25F | 32 | 25 | 25 | 90 | 1.1 | 2800 | 220/380 | |
| 40CQ-20F | 40 | 32 | 20 | 180 | 1.5/2.2 | 2800 | 380 | |
| 50CQ-25F | 50 | 40 | 25 | 240 | 4 | 2800 | 380 | |
| 50CQ-32F | 50 | 40 | 32 | 220 | 4 | 2800 | 380 | |
| 65CQ-32F | 65 | 50 | 32 | 450 | 5.5 | 2800 | 380 | |
注：
1.本網頁的CQF型工程塑料磁力泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
